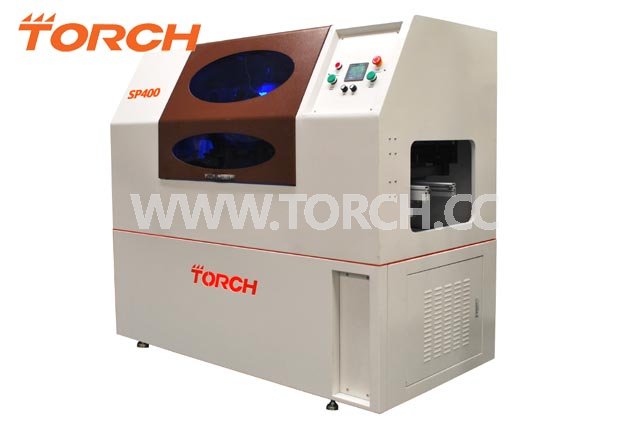

在線式全自動絲印機 SP400
| 型 號： | |
| 印刷面積： | 1200×230mm 300×140mm |
| 刮刀尺寸： | |
| 調整精度： | X、Y±10mm，θ角度±3 度 |
| 重復精度： | |
訂購熱線：400-998-9522
詳細介紹
【概述】

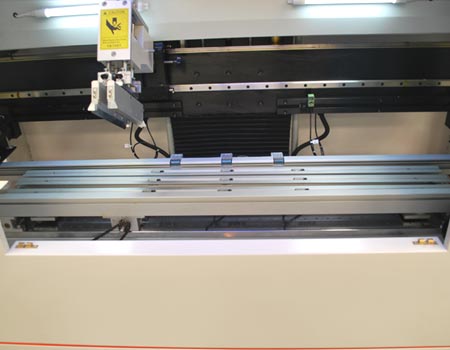

SP400 絲印機是一款在線式高精度的LED 錫膏印刷機，適合用于LED 燈條的批量化生產使用，PCB 板通過傳輸系統被固定在設計巧妙而靈活的工作平臺上，該平臺適用于所有單面和雙面電路板（選配夾具），PCB 板位置的調整、工作平臺的移動、刮刀的升降，都是經由精密導軌導向運動，并且配合變頻馬達的傳動，可確保非常準確的運動精度以及高的重復精度。是目前絲印LED 電板板生產的理想選擇。
【本機特性介紹】
1. 在線式，可以通過傳輸系統實現自動進板和出板，印刷完成后自動傳輸?shù)?a href="http://www.sino-mrici.com" target="_blank">貼片機上面。實現絲印機和貼片機的無縫接駁。
2. 可選配視覺定位功能。實現電路板MRAK 點和印刷鋼網MARK 的自動定位和視覺校準，達到高精密的印刷效果。
3. 標準配置真空吸附功能，有效提升大面積電路板的印刷精度。
4. 采用精密馬達及線性導軌組裝而成，使刮刀座印刷更加穩定；

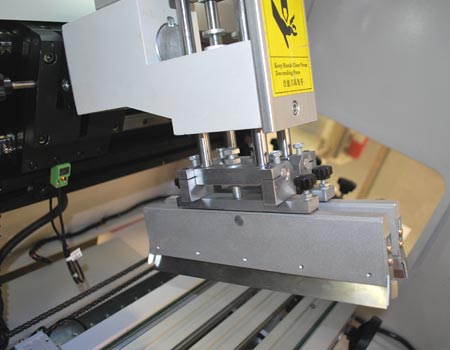

5. 雙刮刀印刷，壓力可調節，對應氣缸精密節流閥調節刮刀升降速度，避免共振發生；

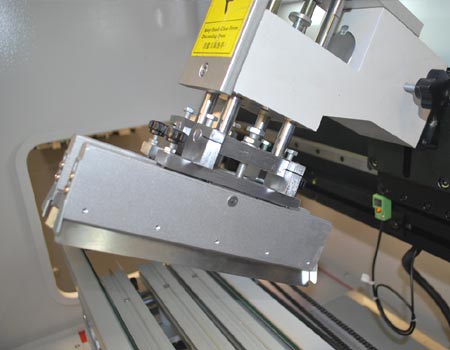

6. 印刷頭部刀座可向上掀舉45°并固定，有利于刮刀裝卸及鋼版清洗；
7. 印刷頭部可向前移動固定，配合鋼板圖樣的位置，以取得理想印刷效果；
8. 印刷平臺與鋼板間距水平，伴有精密模組調整設定；

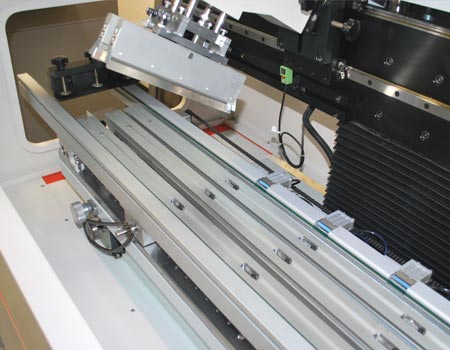

9. 印刷機械臂可分別左右調整適用于650～1200mm 不同尺寸的電路板；
10. 組合式印刷平臺定位PIN，設定簡單、換裝迅速，適用于單面基板的生產作業；
11. 校板方式采用手臂（鋼板）移動配合印刷物（臺板）X、Y、Z、校正和調整快速準確；
12. 電氣動作采用微電腦PLC 控制，人機界面觸摸控制，并可自由選擇單次/雙次刮印及手動與自動等方式。
【技術參數】
1）最大印刷PCB X×Y 尺寸：1200×230mm
最小印刷PCB X×Y 尺寸：300×140mm
2）印刷臺面X×Y 方向尺寸：1250×300mm
3）最大模板X×Y 方向尺寸：1500×500mm
4）最小模板X×Y 方向尺寸：450×370mm
5）微調范圍：X、Y±10mm，θ角度±3 度
6）電源：單項AC220V，50Hz
7）外形尺寸（MM）：1850×890×1760
8）氣源要求： 氣流量≥190L/min 壓力0.5-0.8Mpa
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
